雨水内排水系统

发布时间:2020年10月06日 02:31   阅读:6805   返回   来源:泽德

  雨水内排水是指屋面设雨水斗,雨水管道设置在建筑物内部的排水方式。该系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。降落到屋面上的雨水沿屋面流入雨水斗,经连接管、悬吊管进入排水立管,再经排出管流入雨水检查井或经埋地干管排至室外雨水管道。

  (1)雨水斗。雨水斗是一种专用装置,设置在屋面雨水由天沟进入雨水管道的入口处。雨水斗有整流格栅装置,具有整流作用,避免形成过大的旋涡,稳定斗前水位,并拦截树叶等杂物。雨水斗有65型、79型和87型,有75mm、100mm、150mm和200mm四种规格。内排水系统布置雨水斗时应以伸缩缝、沉降缝和防火墙为天沟分水线,各自自成排水系统。

  (2)连接管。连接管是指连接雨水斗和悬吊管的一段竖向短管。连接管一般与雨水斗同径,但不宜小于100mm,连接管应牢固地固定在建筑物的承重结构上,下端用斜三通与悬吊管连接。

  (3)悬吊管。悬吊管是连接雨水斗和排水立管,是雨水内排水系统中架空布置的横向管道。其管径不小于连接管管径,也不应大于300mm,坡度不小于0.005。在悬吊管的端头和长度大于15m的悬吊管上设清扫口或带法兰盘的三通,位置宜靠近墙柱,以利于检修。

  (4)立管。承接悬吊管或雨水斗流来的雨水,一根立管连接的悬吊管根数不多于两根,管管径不得小于悬吊管管径;立管宜沿墙、柱安装,在距离地面1m处设检查口;立管的管材和接口与悬吊管相同。

  (5)排出管。排出管是指立管和检查井间的一段有较大坡度的横向管道。其管径不得小于立管管径。排出管与下游埋地干管在检查井中宜采用管顶平接,水流转角不得小于135°

  (6)埋地管。埋地管敷设于室内或室外地下,承接立管的雨水并将其排至室外雨水管道。其最小管径为20mm,最大为600mm。埋地管一般采用混凝土管、钢筋混凝土管或陶土管

  (7)检查井。雨水常常将屋顶的一些杂物冲进管道,为便于清通,室内雨水埋地管之间要设置检查井。设计时应注意,为防止检查井冒水,检查井深度不得小于0.7m。检查井内接管应采用管顶平接,而且平面上水流转角不得小于135°。

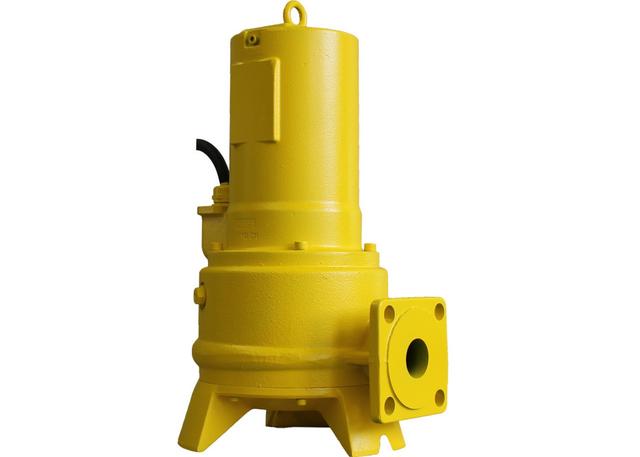

潜水泵
